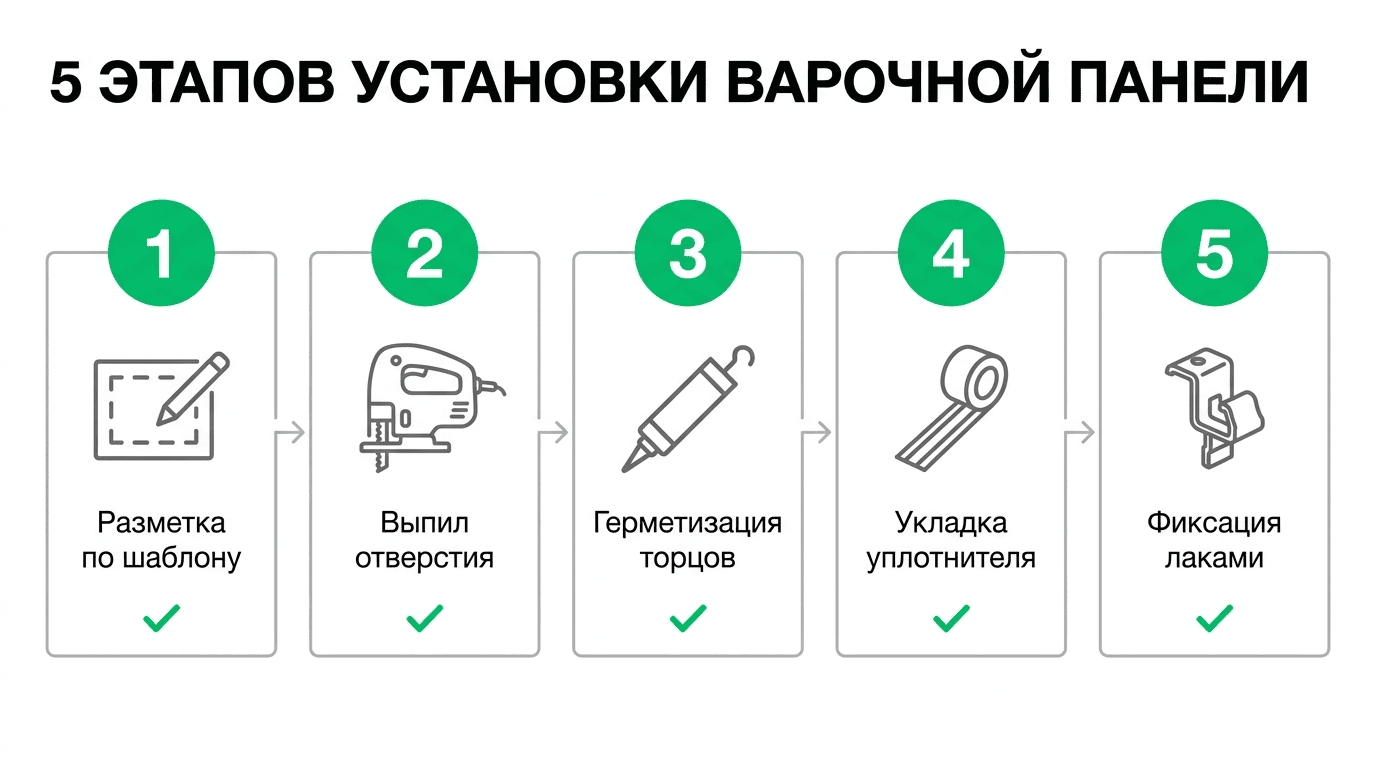

Установка варочной панели в столешницу включает несколько обязательных этапов: разметку по монтажному шаблону, выпил отверстия, защиту торцов, укладку уплотнителя и фиксацию панели снизу столешницы. Для электрических и индукционных моделей далее выполняют подключение к сети по схеме производителя, а газовые панели подключает только специалист, имеющий право работать с газовым оборудованием.
Правильный монтаж варочной поверхности — это не только аккуратный вырез, но и гарантия безопасной и долговечной эксплуатации. Ошибка в размерах выреза, слабая защита торцов или неверное подключение могут привести к повреждению столешницы, перегреву проводки или проблемам с работой прибора. Ниже разберем, как правильно вырезать столешницу под варочную панель, чем отличается монтаж индукционной, электрической и газовой моделей, а также на что обращать внимание при установке панелей ASKO.
Установка варочной панели в столешницу начинается с проверки шести базовых требований
Перед тем как встроить варочную панель в столешницу, проверьте паспорт конкретной модели. Важно заранее уточнить допустимую толщину столешницы, размеры выреза, минимальные зазоры до стенок мебели, требования к вентиляции и особенности крепления.
Эти параметры зависят от типа панели, ее габаритов, конструкции корпуса и материала столешницы. Установка должна обеспечивать не только надежную фиксацию, но и нормальный отвод тепла вниз и в стороны. Для газовых моделей особенно важно соблюдать требования к вентиляции помещения и подключению согласно инструкции производителя.
Таблица 1. Ключевые параметры монтажа
| Параметр | Что проверить |
|---|---|
| Толщина столешницы | По паспорту конкретной модели |
| Зазоры до стенок мебели | По монтажной схеме производителя |
| Зазоры до задней стенки | По инструкции к панели |
| Материал столешницы | Должен быть устойчив к теплу и влаге |
| Пространство под панелью | Должно обеспечивать вентиляцию |
| Расстояние до вытяжки | По монтажной схеме и типу панели |
Как правильно вырезать столешницу под варочную панель: разметка по шаблону производителя
В комплект к каждой панели ASKO вкладывается монтажный шаблон — лист с готовым контуром выреза в натуральную величину. Это самый надежный источник размеров: размеры внешнего корпуса и размеры отверстия в столешнице различаются на 4–10 мм с каждой стороны (это «выступ», который ложится на столешницу сверху).
Если шаблон утерян, можно произвести замеры самостоятельно. Переверните панель стеклом вниз, измерьте длину и ширину по внутреннему борту (а не по внешнему краю стекла), отметьте выступ. Полученные значения переносят на столешницу с поправкой на 1–2 мм запаса (стеклокерамика расширяется при нагреве, поэтому плотная установка недопустима — панель может лопнуть).
Алгоритм разметки выглядит так. На столешнице карандашом прочерчивают прямоугольник по размерам из инструкции; для темных поверхностей сначала наклеивают малярный скотч и размечают уже по нему. Рулеткой находят центр и ставят крестик, одна линия которого параллельна переднему краю столешницы, а вторая — перпендикулярна. Затем по диагоналям и сторонам проверяют ровность фигуры строительным уровнем или длинной линейкой. Передний край выреза должен быть параллелен переднему краю столешницы — это критично для эстетики готовой кухни.
Выпил отверстия выполняют электролобзиком с мелкими зубьями строго по внутренней линии
Отверстие под варочную панель обычно вырезают электролобзиком. Для столешниц из ЛДСП и МДФ используют пилку с мелким зубом, чтобы снизить риск сколов ламинированного слоя. По углам предварительно сверлят стартовые отверстия, чтобы лобзик мог войти в поворот.
Пилить нужно по внутренней стороне линии разметки, но с учетом допуска, указанного производителем. Нельзя допускать ни слишком узкого, ни слишком широкого выреза: в первом случае панель не встанет на место, во втором — ухудшится фиксация и герметичность.
После выпила кромки нужно тщательно очистить от пыли и опилок. Для каменных столешниц применяют инструмент и технологию, рекомендованные производителем столешницы или панели, а не универсальный бытовой подход.
Совет от Asko-Hall
На темных и глянцевых столешницах перед выпилом наклеивайте малярный скотч в две полосы — по линии будущего реза и параллельно ей. Скотч защитит подошву лобзика от скольжения и сохранит покрытие от мелких царапин. После выпила скотч снимают одним движением вдоль линии, не поднимая под углом.
Герметизация торцов столешницы защищает мебель от пара и капель
После выпила открытые торцы столешницы из ЛДСП или МДФ необходимо обработать силиконовым герметиком или нитролаком. Без этой защиты влага от пара и брызг проникнет в основу плиты и за 1–2 сезона приведет к разбуханию материала с характерным «вздутием» столешницы по периметру варочной панели.
Технология герметизации простая. Поверхность торцов очищают от пыли и опилок, обезжиривают (подойдет спирт или специальный обезжириватель), оклеивают малярным скотчем сверху и снизу столешницы с отступом 2–3 мм от линии реза. Затем равномерным слоем наносят силиконовый герметик (для столешниц подойдет нейтральный санитарный силикон), разглаживают шов резиновым шпателем или пальцем, смоченным мыльным раствором. После схватывания (15–20 минут) скотч снимают, не дожидаясь полного высыхания силикона — иначе край герметика оторвется вместе со скотчем.
Параллельно с герметизацией на верхнюю плоскость столешницы по периметру выреза укладывают уплотнительную ленту. У большинства варочных панелей ASKO такой уплотнитель идет в комплекте — самоклеящаяся лента из вспененного материала, которая ложится по контуру выреза с лицевой стороны столешницы. Защитную пленку с клеевого слоя снимают постепенно, по мере прижатия ленты к поверхности.
Крепление варочной панели к столешнице выполняют комплектными металлическими лапками снизу
В комплекте с каждой панелью ASKO идут специальные крепежные лапки — Г-образные металлические пластины с винтами. Их прикручивают к нижней стороне корпуса панели через предусмотренные производителем отверстия по четырем (для широких моделей) или двум (для домино) углам.
Алгоритм монтажа выглядит так. Сначала примеряют панель в вырез без креплений, убеждаются, что она входит свободно, без усилия — особенно это важно для стеклокерамики: при нагреве материал расширяется, и плотная посадка приведет к появлению трещин. Затем панель извлекают, прикручивают комплектные лапки к корпусу до упора, повторно опускают в нишу и снизу столешницы подтягивают крепеж так, чтобы лапки прижали панель к уплотнителю равномерно по всему периметру. Усилие должно быть умеренным — перетянутые винты прогибают столешницу и вызывают сколы лака на торце выреза.
Если ширина шкафа почти равна ширине панели и стандартные лапки не помещаются по бокам, используют альтернативную схему: к корпусу прикручивают пружинные планки спереди и сзади, которые упираются в дно столешницы и распирают панель вертикально. Эта схема стандартна для большинства индукционных моделей формата 60 см.
Подключение электрической варочной поверхности к сети 220 или 380 В
Подключение варочной поверхности электрического типа — этап, после которого можно тестировать прибор. Для большинства бытовых моделей ASKO подключение выполняется к однофазной сети 220–240 В через отдельную линию с автоматом защиты 32 А и УЗО 30 мА; в загородных домах с трехфазным вводом возможно подключение на 380 В с равномерной нагрузкой на фазы.
Сечение медного кабеля для электрической варочной панели мощностью 7,2 кВт — не менее 4 мм² для однофазной схемы и 2,5 мм² на каждую жилу для трехфазной. Кабель прокладывают отдельной линией от щитка до соединительной коробки за гарнитуром; использовать обычную бытовую розетку «на 16 А» категорически нельзя — нагрузка при включении всех конфорок превысит допустимую и приведет к оплавлению розетки.
Технология подключения такая: после отключения автомата на вводе с задней стенки панели снимают защитную крышку клеммной колодки. Внутри расположены клеммы L1, L2, L3, N, PE и набор перемычек. Для однофазной схемы все три фазных клеммы соединяют комплектными перемычками, заводят один фазный провод на L1, рабочий ноль на N, заземление на PE. Для трехфазной схемы перемычки удаляют и каждую фазу подключают отдельно. После затяжки клемм крышку устанавливают на место, кабель пропускают через резиновый сальник на корпусе, чтобы исключить натяжение проводов.
Совет от Asko-Hall
Даже если вы уверенный в себе домашний мастер, проверку готового подключения лучше доверить электрику с группой допуска. Замер сопротивления изоляции, протяжка клемм и контроль работы УЗО при тестовом включении — это пять минут работы профессионала и страховка от пожара на годы вперед.
Индукционная варочная панель подключается к 220 В по той же схеме, что электрическая
Индукционная варочная панель подключение к 220 В выполняется аналогично обычной электрической модели — через клеммную колодку и отдельную линию с автоматом. Разницы в подключении нет, но есть разница в требованиях к электропитанию.
Индукция работает на принципе высокочастотного электромагнитного поля и потребляет «импульсную» нагрузку: ток в линии резко возрастает в моменты включения функции PowerBoost и автоматически снижается, когда заданная температура достигнута. Из-за этого индукционные панели чувствительнее к качеству электропитания — рекомендуется устанавливать в линии стабилизатор напряжения или хотя бы реле напряжения с порогом отключения при скачках выше 250 В.
Что касается заземления: для индукционной плиты оно обязательно. Корпус и металлические части прибора при пробое изоляции могут оказаться под напряжением, и без заземления первое касание ладонью обернется серьезным ударом током. Если в доме старая двухпроводная проводка без отдельной жилы заземления, перед монтажом индукционной плиты придется переложить линию питания от щитка.
Подключение газовой варочной панели выполняет только сотрудник газовой службы
Самостоятельное подключение газовой плиты в России запрещено законом. Любое подключение к газовой магистрали выполняет сотрудник аттестованной газовой службы, который имеет право работать с системой газоснабжения и оформляет акт ввода в эксплуатацию.
Технически подключение выглядит так: газовая магистраль перекрывается на вентиле, к патрубку панели через паронитовую прокладку и накидную гайку подсоединяется специальный гибкий газовый шланг (или жесткая подводка), вентиль открывается, и места соединений промазываются мыльным раствором для контроля герметичности. Если в местах стыков появляются пузыри — есть утечка, соединение перетягивают или меняют прокладку. После проверки конфорки тестово зажигают и регулируют — в пламени не должно быть желтых языков (это признак неполного сгорания и недостатка воздуха), пламя должно быть равномерно голубым.
Для комбинированных панелей (газ + индукция или газ + электрические конфорки) рекомендуется установка термозапорного клапана — устройства, которое автоматически перекрывает подачу газа при температуре в зоне клапана выше 60 °C. Это страховка на случай пожара в кухне.
В каталоге газовых варочных панелей ASKO представлены модели с автоподжигом и газконтролем. Например, Asko HG1666AB выполнена из эмалированной стали графитового цвета с покрытием POLIANT — антикоррозийным защитным слоем, препятствующим пригоранию загрязнений. Панель оснащена автоподжигом, газ-контролем и съёмными ручками. В линейке есть также модели на 5 конфорок — Asko HG1986AB и Asko HG1776SB для готовки в крупногабаритной посуде. Более премиальные модели — Asko HG8640MGB1 и Asko HG8320BGB1 — также оснащены автоподжигом и газ-контролем.
Установка панели домино требует особого внимания к зазорам между секциями
Компактные панели формата домино (ширина 30–38 см) часто устанавливают парами или комплектами «индукция + газ». Главная особенность их установки — необходимость точно соблюсти зазор между соседними панелями: производитель указывает минимальное расстояние 50–100 мм между двумя соседними модулями.
При меньшем зазоре нагрев от одной панели передается через столешницу на электронику соседней — это сокращает срок службы плат управления. Для установки нескольких модулей в одну линию делают единый длинный вырез с перегородками между панелями из жаропрочного герметика или используют металлическую крепежную рамку, которую часто предлагают производители как опциональный аксессуар.
Подходящие модели представлены в разделе варочных панелей домино ASKO. Это, в частности, индукционная Asko HI5320FBG1 (38х5х52), а также газовая Asko HG1355GB (33х4.8х52.2).
Чек-лист после установки: что проверить перед первым включением
После завершения монтажа и подключения обязательно пройдитесь по короткому чек-листу. Это займет 10 минут и поможет избежать большинства проблем с эксплуатацией.
- Убедитесь, что панель установлена ровно по горизонту — проверьте уровнем по двум осям.
- Проверьте, что уплотнитель плотно прилегает к столешнице по всему периметру, без зазоров и волн.
- Под панелью должно оставаться свободное пространство для циркуляции воздуха — не заполняйте его коробками и провизией.
- Убедитесь, что автомат защиты в щитке промаркирован отдельной табличкой «варочная панель» — в случае ремонта это сэкономит время.
- Для газовых моделей — повторно проверьте все соединения мыльной пеной через 24 часа после подключения и при первом использовании сторонним носом проверьте, нет ли запаха газа в шкафу под панелью.
Полный ассортимент моделей под любой тип столешницы и кухонного гарнитура доступен в разделе варочных панелей ASKO — здесь собраны индукционные, электрические, газовые и компактные домино-панели с подробными монтажными схемами в паспортах изделий.
