Подключение варочной панели — это не «вставить вилку в розетку», а инженерная задача, в которой одновременно учитываются мощность прибора, тип сети (однофазная, двухфазная или трехфазная), сечение кабеля, номинал автомата и наличие отдельной линии для духового шкафа. Ниже разобрано, как подключить варочную панель к сети без ошибок, какие материалы и инструменты понадобятся, чем отличается подключение электрической и индукционной плиты, и в каких случаях допустимо завести варочную панель и духовой шкаф на одну линию.
Тип сети определяется по количеству жил в кабеле, выходящем из стены
Перед покупкой варочной панели нужно понять, какая сеть подведена к месту установки: от этого зависит и выбор модели, и схема подключения. Большинство квартир в России оснащены однофазной сетью 220 В, в новостройках бизнес-класса и в частных домах чаще встречается трехфазная сеть 380 В.
Определить тип сети проще всего по количеству жил в подводящем кабеле.
- Три жилы (фаза, ноль, заземление) — однофазная сеть 220 В.
- Четыре жилы (две фазы, ноль, заземление) — двухфазная сеть 220 В, встречается редко.
- Пять жил (три фазы, ноль, заземление) — классическая трехфазная сеть 380 В.
- Шесть жил (три фазы, два рабочих нуля, заземление) — расширенный вариант трехфазной сети, используется в коттеджах с большой подключенной мощностью.
Если жилы кабеля одноцветные или маркировка не считывается, тип сети и распределение проводов должен определять электрик с индикаторной отверткой и мультиметром — самостоятельные эксперименты в этом случае опасны.
Совет от Asko-Hall
Тип сети нужно уточнять до покупки варочной панели, а не после. Полноразмерная индукционная модель с общей мощностью 7,4 кВт (например, Варочная панель Asko HI1655G или Варочная панель Asko HID654GC) при однофазном подключении упрется в потолок 32-амперного автомата и потребует кабеля сечением 6 мм². На трехфазной сети та же панель работает свободнее: нагрузка распределяется по трем фазам, и достаточно кабеля 5×2,5 мм².
Мощность варочной панели определяет сечение кабеля и номинал автомата
Сечение кабеля и номинал защитного автомата подбираются по суммарной мощности прибора, указанной на шильдике или в инструкции. Заниженное сечение приводит к нагреву проводки и оплавлению изоляции, завышенный автомат не сработает при перегрузке. Для расчета тока используется формула I = P / U, где P — мощность прибора в ваттах, U — напряжение сети (220 или 380 В).
Таблица 1. Соответствие мощности, кабеля и автомата для однофазной сети 220 В
| Мощность варочной панели | Сечение медного кабеля | Номинал автомата | Тип подключения |
|---|---|---|---|
| до 3,5 кВт | 3×2,5 мм² | 16 А | вилка-розетка 16 А |
| от 3,5 до 7 кВт | 3×4 мм² | 25 А | силовая розетка или клеммник |
| от 7 до 8,5 кВт | 3×6 мм² | 32 А | только клеммник |
| свыше 8,5 кВт | трехфазное подключение | — | 5×2,5 мм², автомат 16 А на фазу |
Для индукционных панелей расчет ведется по паспортной мощности с учетом функции Booster — кратковременного форсирования конфорки. Например, у модели Asko HID654GC общая мощность конфорок 7,4 кВт, и при однофазном подключении ей нужен кабель 3×6 мм² и автомат на 32 А, несмотря на то что одновременно все четыре конфорки на максимуме включаются редко.
Совет от Asko-Hall
Не экономьте на кабеле. Разница в цене между 3×4 и 3×6 мм² на типичной длине 3–5 метров — несколько сотен рублей, а перегрев недостаточного сечения приводит к деформации изоляции и риску короткого замыкания внутри стены, где заменить кабель без штробления уже невозможно.
Кабель ВВГнг-LS — стандарт для стационарного подключения варочной панели
Для скрытой проводки внутри квартиры используется медный кабель ВВГнг-LS — негорючий, с пониженным дымовыделением. Алюминиевые провода для подключения варочных панелей в современной электрике не применяются: алюминий «течет» под нагрузкой, контакт ослабевает, клеммы греются. Гибкий многожильный провод ПВС допустим только как соединительный шнур между клеммником варочной панели и силовой розеткой, но не как стационарная проводка в стене.
Длина кабеля рассчитывается с запасом 20–30 см от выхода из стены до клеммной коробки на задней стенке варочной панели — это дает возможность аккуратно завести провод без натяжения и при необходимости снять прибор для обслуживания.
Клеммник или силовая розетка — выбор зависит от мощности и сценария обслуживания
Существует два штатных способа подключения варочной панели к подведенному кабелю: прямое соединение через клеммник (винтовые клеммы или WAGO) либо разъемное соединение через силовую розетку 32 А и вилку.
Прямое подключение через клеммник дает минимальное переходное сопротивление и максимальную надежность контакта — это предпочтительный вариант для индукционных моделей мощностью от 7 кВт. Силовая розетка с вилкой удобнее в обслуживании: прибор можно полностью обесточить, выдернув вилку, без похода к щитку. Для квартир с частой перестановкой техники или арендного жилья этот вариант практичнее.
Маломощные двухконфорочные варочные панели (до 3,6 кВт), такие как варочная панель Asko HI1611G шириной 30 см, поставляются с уже подключенным шнуром и обычной евровилкой 16 А — для них достаточно стандартной бытовой розетки на отдельной линии.
Таблица 2. Способы подключения варочной панели к подводящему кабелю
| Способ подключения | Когда применяется | Преимущества | Ограничения |
|---|---|---|---|
| Клеммник (винтовой или WAGO) | мощность 4,5 кВт и выше, стационарная установка | минимальное сопротивление контакта, нет дополнительных разъемов | для обесточивания нужен щиток |
| Силовая розетка 32 А + вилка | мощность 3,5–7 кВт, частое обслуживание | быстрое отключение без щитка | дополнительный разъем — потенциальная точка нагрева |
| Бытовая розетка 16 А | только для панелей до 3,5 кВт | штатное заводское решение | не подходит для четырехконфорочных моделей |

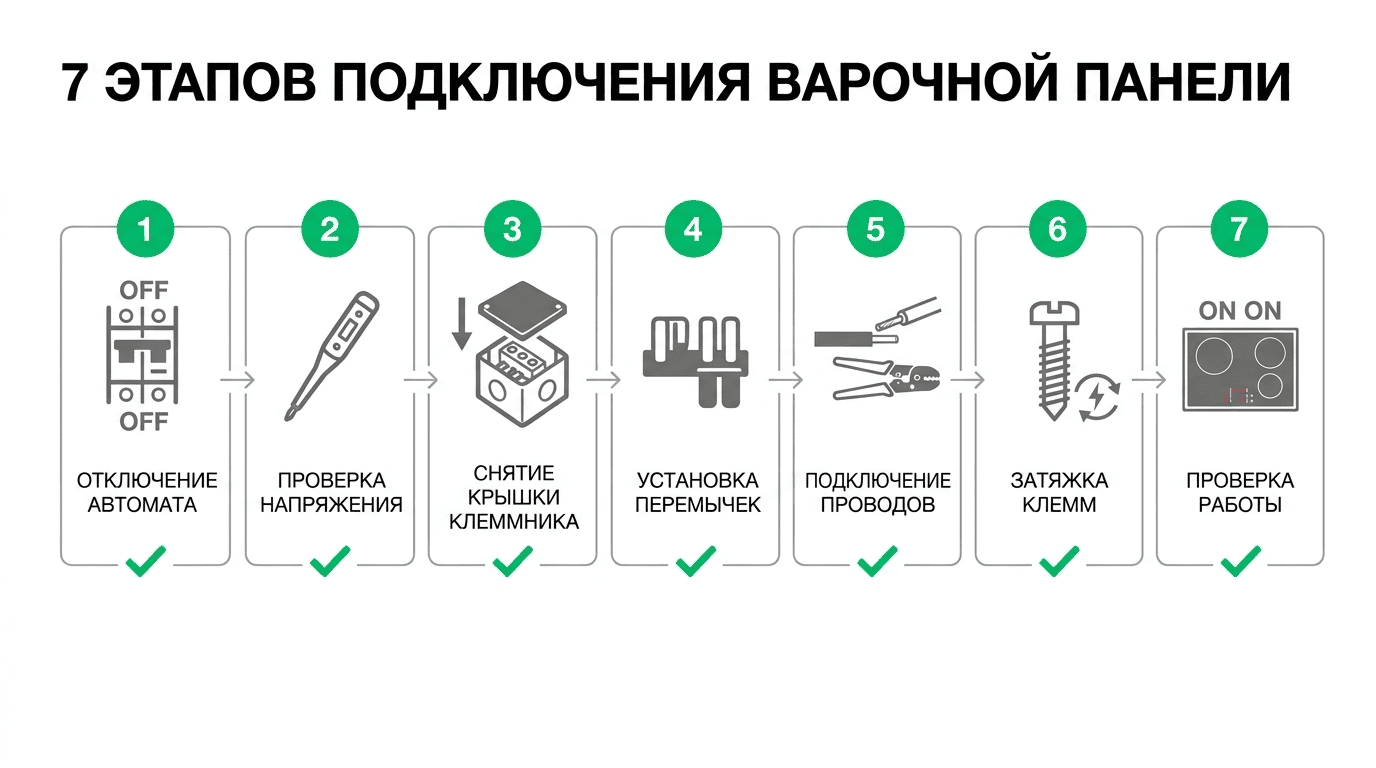

Алгоритм подключения варочной панели — семь шагов от обесточивания до проверки
Подключение выполняется в строгой последовательности, отступление от которой создает риск поражения током или повреждения прибора. Перед началом работ нужно убедиться, что варочная панель полностью совместима с подведенной сетью по мощности и фазности.
Сначала отключите автомат, отвечающий за линию варочной панели, в распределительном щитке. Проверьте отсутствие напряжения на жилах кабеля индикаторной отверткой — индикатор не должен светиться ни на одном проводе. Снимите защитную крышку клеммной коробки на задней стенке варочной панели — обычно она закреплена одним или двумя винтами. Сверьте схему перемычек на клеммнике с инструкцией: заводская конфигурация чаще всего настроена под трехфазное подключение, и для однофазной сети перемычки нужно переставить.
Зачистите жилы кабеля примерно на 10 мм, опрессуйте наконечники НШВИ соответствующего сечения и подключите провода к клеммам по маркировке: фаза — к L (или L1, L2, L3 при трехфазном подключении), ноль — к N, заземление — к контакту PE или клемме со значком ⏚. Затяните винты с усилием, указанным в инструкции (обычно 2–3 Н·м), и убедитесь, что жилы не выскальзывают при легком натяжении.
Закройте клеммную коробку, аккуратно заведите прибор в столешницу, подайте напряжение на автомат и проверьте работу всех конфорок поочередно. Индикация на дисплее должна включиться сразу после подачи питания.
Совет от Asko-Hall
Если на дисплее варочной панели после включения отображается ошибка вида E2, E4 или мигают сегменты управления конфорками — чаще всего это сигнал о неправильной коммутации перемычек на клеммнике. Перепутанные фазы и ноль при трехфазном подключении в современных индукционных моделях не сжигают электронику, но блокируют запуск нагрева до устранения ошибки.

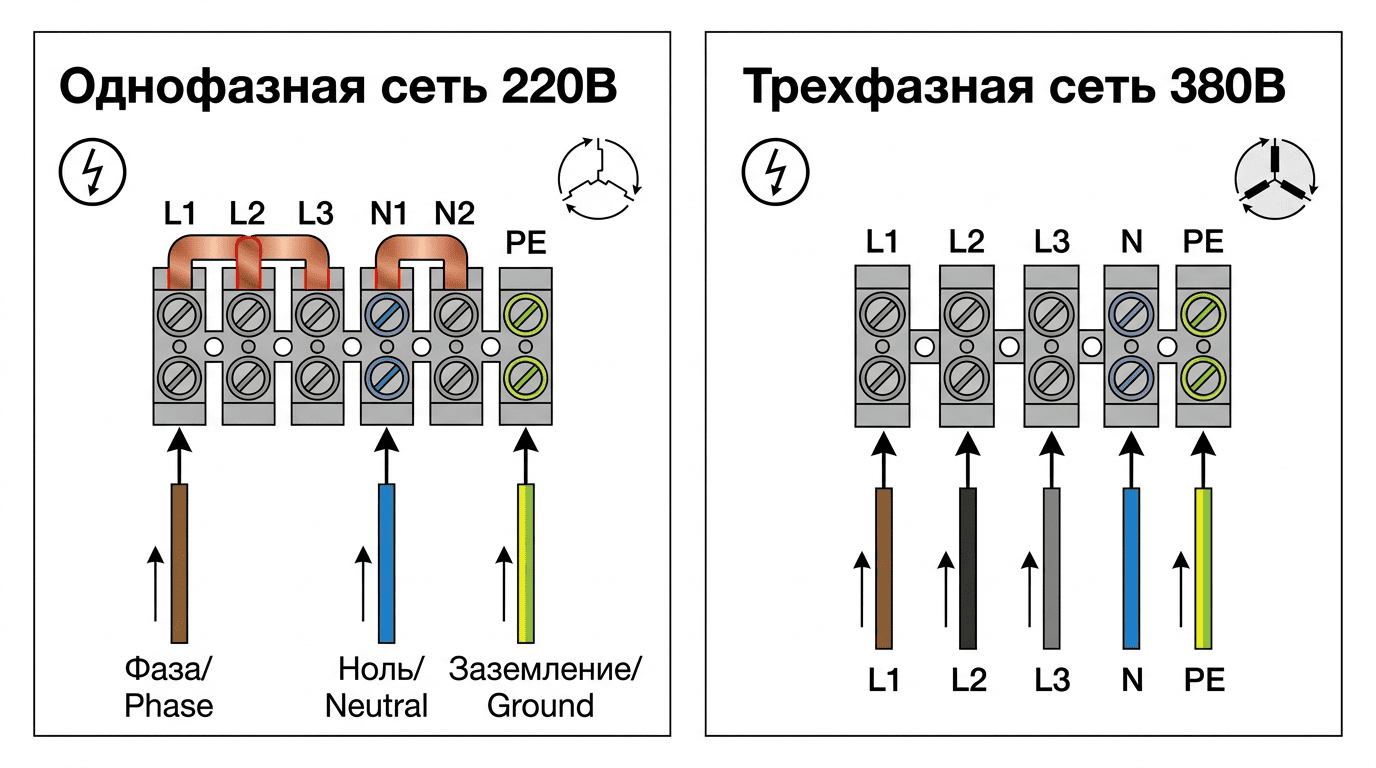

Однофазное, двухфазное и трехфазное подключение различаются конфигурацией перемычек
В большинстве моделей варочных панелей ASKO клеммник универсальный — шесть клемм и набор перемычек, позволяющий собрать схему под любой тип сети. Перемычки идут в комплекте и устанавливаются на заводе под трехфазное подключение, поскольку это конфигурация по умолчанию для европейских сетей.
При подключении к однофазной сети 220 В все три фазных клеммы (L1, L2, L3) объединяются перемычками в одну точку — к ней подключается единственный фазный провод (коричневый). Обе нулевых клеммы (N1, N2) тоже соединяются перемычкой, к ним подводится нулевой провод (синий). Заземление (желто-зеленый) подключается к клемме PE.
При подключении к трехфазной сети 380 В перемычки между фазными клеммами снимаются: каждая фаза идет на свою клемму (L1, L2, L3), нулевые клеммы остаются соединенными перемычкой, заземление подключается отдельно. Такая схема дает каждой паре конфорок собственную фазу и снимает ограничение по суммарному току.
Двухфазная схема (две фазы 220 В + ноль + земля) встречается в старых домах после реконструкции стояка: перемычка между L1 и L2 снимается, на L3 остается перемычка с одной из активных фаз, нули и земля подключаются стандартно.
Подключение варочной панели и духового шкафа: общая или раздельные линии?
Самый частый вопрос при ремонте кухни — можно ли вывести один силовой кабель на варочную панель и духовой шкаф, или нужны две независимые линии. Технически оба варианта допустимы, но они различаются по запасу прочности и удобству обслуживания.
Раздельное подключение — две независимые линии от щитка, каждая со своим автоматом — это рекомендованный сценарий для полноразмерных индукционных панелей мощностью от 7 кВт в паре с мультифункциональным духовым шкафом мощностью 3,5 кВт и выше. В этом случае один автомат отключает только варочную поверхность, не обесточивая духовку, и наоборот. Линия варочной панели: кабель 3×6 мм², автомат 32 А. Линия духового шкафа: кабель 3×2,5 мм², автомат 16 А, штатная силовая розетка.
Общее подключение через распределительную коробку допустимо, если суммарная мощность приборов не превышает возможностей одного автомата. Например, маломощная стеклокерамическая панель на 3,5 кВт и духовой шкаф на 3,5 кВт в сумме дают 7 кВт — это нагрузка для кабеля 3×6 мм² и автомата 32 А. Но при таком решении одно срабатывание автомата отключает обе единицы техники, что неудобно при готовке.
Совет от Asko-Hall
Для пары «индукционная варочная панель Asko HI1655G + духовой шкаф Asko OT66BSH» мы рекомендуем именно раздельные линии. Суммарная пиковая мощность этой комбинации с учетом функции Booster на варочной панели и одновременной работы духовки с пиролизом превышает 11 кВт — на одном 32-амперном автомате такая нагрузка идет впритык и приводит к ложным срабатываниям защиты.
Таблица 3. Схемы подключения варочной панели и духового шкафа
| Сценарий | Кабель к варочной панели | Кабель к духовому шкафу | Автоматы |
|---|---|---|---|
| Раздельные линии (рекомендовано) | 3×6 мм² или 5×2,5 мм² | 3×2,5 мм² | 32 А + 16 А |
| Общая линия через клеммную коробку | 3×6 мм², общий ввод | ответвление 3×2,5 мм² | один автомат 32 А |
| Трехфазное подключение | 5×2,5 мм² | отдельная линия 3×2,5 мм² | 3×16 А + 16 А |
Заземление варочной панели — обязательное условие безопасной эксплуатации
Корпус и металлические элементы варочной панели должны быть подключены к контуру заземления здания. В современных многоквартирных домах система TN-C-S или TN-S обеспечивает штатное заземление через распределительный щиток подъезда — отдельной шины в квартирном щитке достаточно. В старом жилом фонде с системой TN-C (без отдельного защитного проводника) для подключения мощной техники потребуется модернизация щитка с разделением PEN-проводника на N и PE.
Самостоятельное «зануление» — соединение клеммы PE варочной панели с нулевым проводом — категорически недопустимо. При обрыве нуля на корпусе прибора появляется фазное напряжение 220 В, и любое прикосновение к корпусу превращается в поражение током. В частном доме при отсутствии готового контура заземления его монтаж (треугольник из стальных уголков, заглубленных на 2,5–3 метра) выполняется электриком до подключения варочной панели.
Подключение варочной панели без розетки — стационарное соединение через клеммник
Подключение варочной панели к электросети без розетки — это и есть классический вариант с клеммником. Подводящий кабель из стены приходит в монтажную коробку под столешницей, в коробке устанавливается клеммный блок с винтовыми клеммами или зажимами WAGO 222/221, и от него отрезок кабеля 3×6 мм² идет непосредственно на клеммник варочной панели.
Такая схема избавляет от двух разъемных контактов (розетка и вилка) — а каждый разъем — это точка переходного сопротивления и потенциального нагрева. Для индукционных панелей с пиковой нагрузкой 7,4 кВт и выше стационарное подключение через клеммник предпочтительнее по соображениям и надежности, и пожарной безопасности.
Совет от Asko-Hall
Монтажную коробку под столешницей выбирайте с запасом по объему — не меньше 100×100×50 мм. В тесной коробке кабель сечением 6 мм² не получится аккуратно уложить без перегибов, а перегиб на жестком кабеле со временем приводит к усталостному излому жилы внутри изоляции.
Можно ли подключить варочную панель самостоятельно?
Формально электромонтажные работы внутри квартиры собственник имеет право выполнять самостоятельно, если они не затрагивают вводной кабель и общедомовое оборудование. Практически — самостоятельное подключение варочной панели оправдано только при выполнении трех условий: есть готовая выделенная линия с автоматом нужного номинала, есть навыки работы с электрикой и измерительными приборами, и есть понимание схемы перемычек на клеммнике конкретной модели.
Если хотя бы одно из условий не выполняется — установку должен делать электрик с допуском. Особенно это касается случаев, когда нужно тянуть новую линию от щитка, разделять PEN-проводник в старом доме, или подключать варочную панель к трехфазной сети 380 В. Гарантия производителя на варочную панель сохраняется только при подключении сертифицированным специалистом — это отдельно прописано в гарантийных талонах большинства брендов, включая ASKO.
Регулярная проверка состояния клемм раз в год — легкая подтяжка винтов и осмотр кабеля на предмет потемнения изоляции — продлевает срок службы соединения на десятилетия. Перегрев клеммного соединения проявляется характерным запахом нагретого пластика и потемнением изоляции рядом с клеммой; при появлении этих признаков пользоваться варочной панелью нельзя до устранения дефекта электриком.
Краткие итоги:
Подключение варочной панели — это задача, где цена ошибки измеряется не часами переделки, а риском пожара и поражения током. Правильно подобранное сечение кабеля, корректный номинал автомата и грамотная коммутация перемычек на клеммнике обеспечивают многолетнюю безопасную работу прибора, независимо от того, выбрали вы стеклокерамическую модель на 3,5 кВт или полноразмерную индукционную панель на 7,4 кВт с функцией Booster.
Если вы планируете покупку варочной панели и сомневаетесь, какая модель подойдет под вашу проводку, какой автомат уже стоит в щитке и хватит ли его номинала, или как организовать раздельные линии для варочной панели и духового шкафа — обратитесь к нашим менеджерам в ASKO-Hall. Мы подберем модель с учетом фактических параметров вашей электросети, рассчитаем требуемое сечение кабеля, поможем с выбором совместимой пары варочная панель + духовой шкаф, и при необходимости порекомендуем сертифицированного электрика для монтажа с сохранением заводской гарантии. Связаться с нами можно через форму на сайте, по телефону или в любом из наших шоурумов — консультация ни к чему не обязывает, а время на ремонт кухни экономит существенно.
